MagnumStone Gravity Walls en succé i Nashville



Projektöversikt

En ny toppmodern musikproduktionsanläggning i Nashville, Tennessee, valde MagnumStones förstärkta gravitationsväggssystem för att maximera markanvändningen. Det 22 hektar stora området rymmer en fullstor repetitionsanläggning för stadioner, amfiteater, inspelningsstudior och mer.

Viktiga detaljer om detta kommersiella projekts två MagnumStone-stödmurar:

• Två MagnumStone-stödmurar med gravitationskonstruktion har en total yta på över 1 950 kvm.

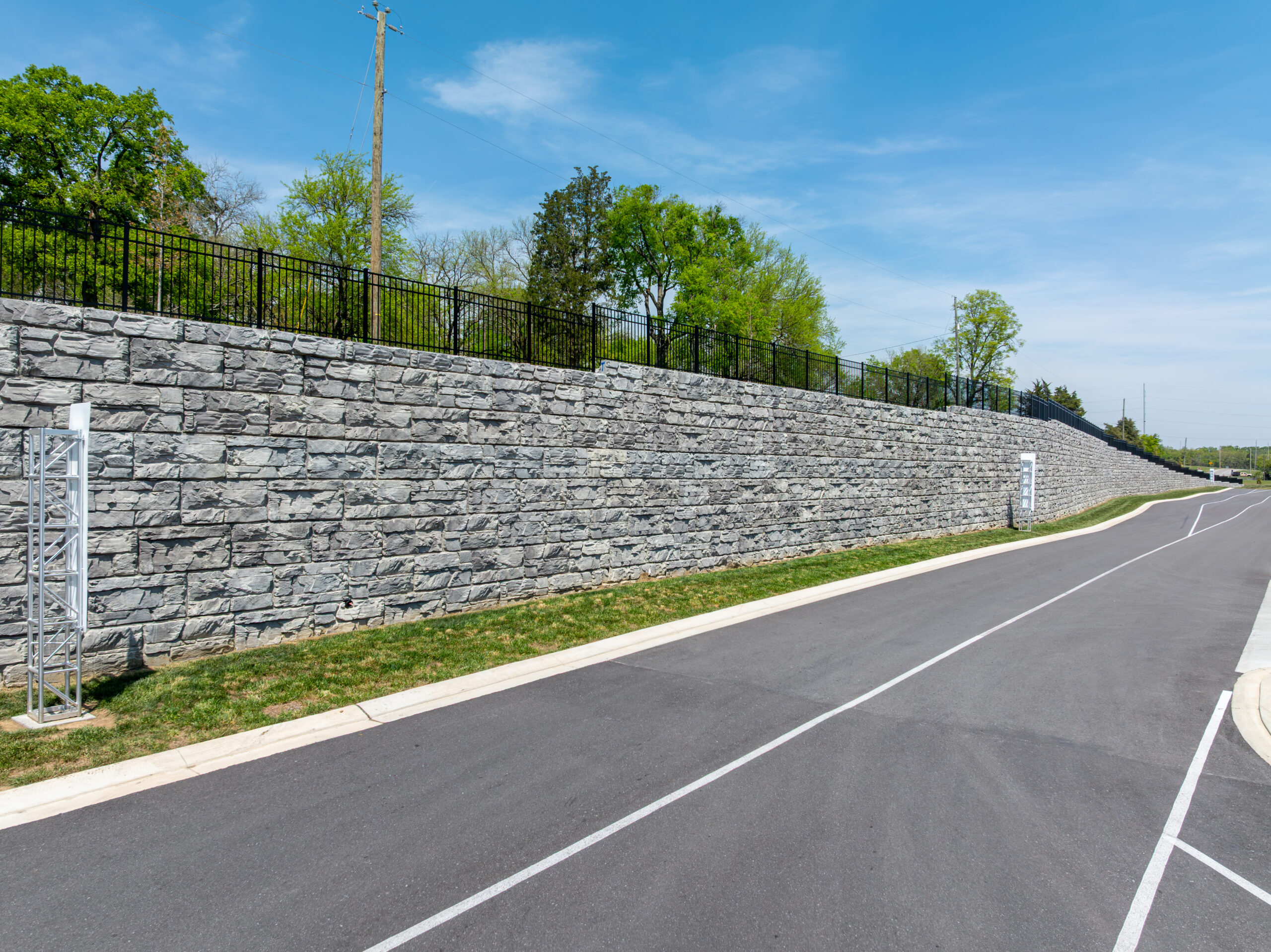

• Den största muren sträcker sig 305 meter lång och har en maximal höjd på 6,1 meter med ingjutning, och täcker nästan 1400 kvadratmeter fasadbeklädnad.
• Murarna är avgörande för utvecklingens dagvattenhantering och erosionsskydd.

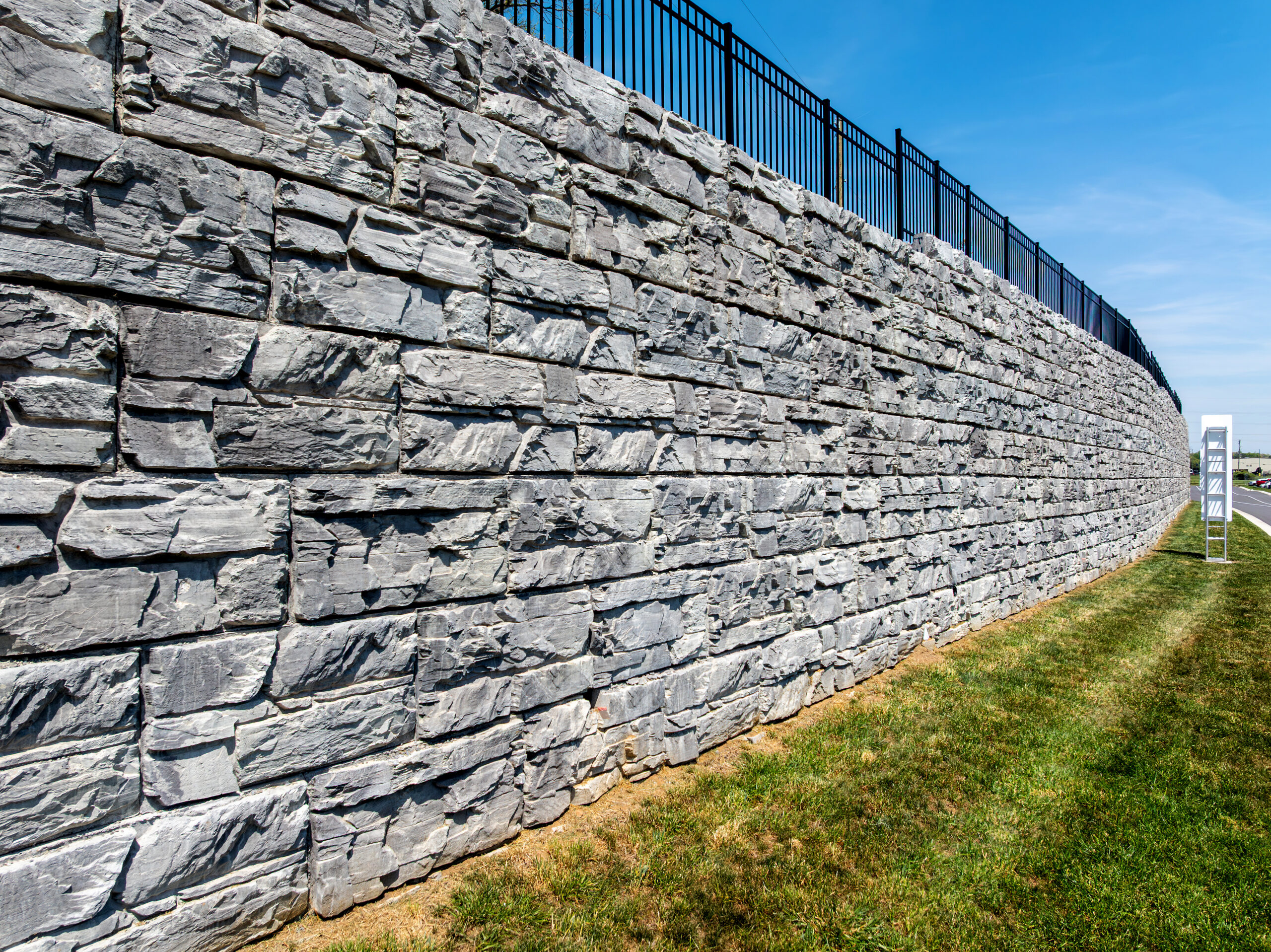

• Blocks naturstensutseende bidrar till anläggningens moderna arkitektur och landskapsdesign.



Varje vägg maximerade värdefullt fastighetsutrymme för att underlätta byggandet av områdets byggnader, infrastruktur och parkeringsområden. MagnumStones prefabricerade modulära blocksystem och gravitationsförlängningsförstärkning gav säkra, kompakta stödmurskonstruktioner med snabb och kostnadseffektiv installation. Blocken för detta projekt tillverkades och levererades av den lokala MagnumStone-tillverkaren. Lee Byggprodukter.

Projektutmaningar och lösningar

Denna stora utveckling krävde omfattande, förstärkta stödmurskonstruktioner för stora längder, höga höjder, hörnelement och överväganden för dagvattenhantering. Stödmurarnas primära syfte är att skydda och utöka byggbart utrymme för de vidsträckta campusbyggnaderna och infrastrukturen.

MagnumStones förstärkt gravitationsväggsystem, med sammankopplade gravitationsförlängningsenheter, var avgörande för att utöka fastighetens byggområde. Systemets gravitationsförlängningsenheter minskar stödmurarnas schaktdjup jämfört med traditionella geonätförstärkta stödmurar. Förlängarna skapade mer användbar mark och minimerade schaktning av tuff berggrund för att hålla projektet i tid.

Det prefabricerade systemets ihåliga kärnblock förbättrar dräneringsförmågan för att stärka stödmurarnas hållbarhet. Dessa MagnumStone-murar ger erosionsskydd för närliggande våtmarker och transporterar avrinning från angränsande fastigheter. Styrkan och mångsidigheten hos MagnumStones prefabricerade modulblock var en kostnadsvänlig lösning för att maximera projektets utvecklingsutrymme.

Väggdesign: Höga väggar och dagvattenhanteringsdesign

MagnumStones konstruerade stödmurar förstärkte viktiga designaspekter för att förbättra utrymmeseffektiviteten och långvarigt dagvattenskydd. Gravitationssystemet erbjöd avancerad väggdesignflexibilitet och förstärkning som kunde motstå Nashvilles allt vanligare 100-årsstormar. Varje stödmur påskyndar vattenavledning och skyddar fastigheten på olika sätt.

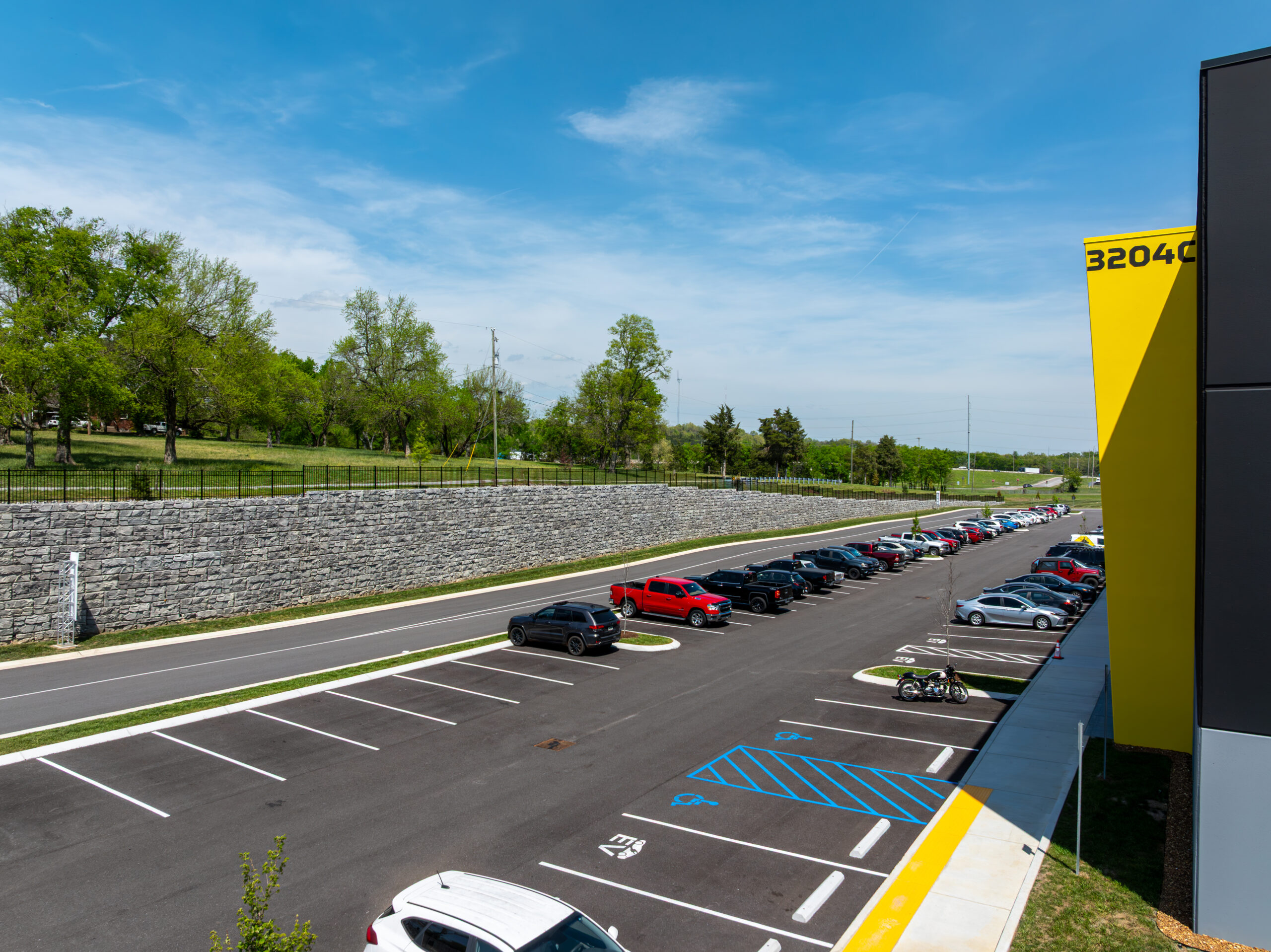

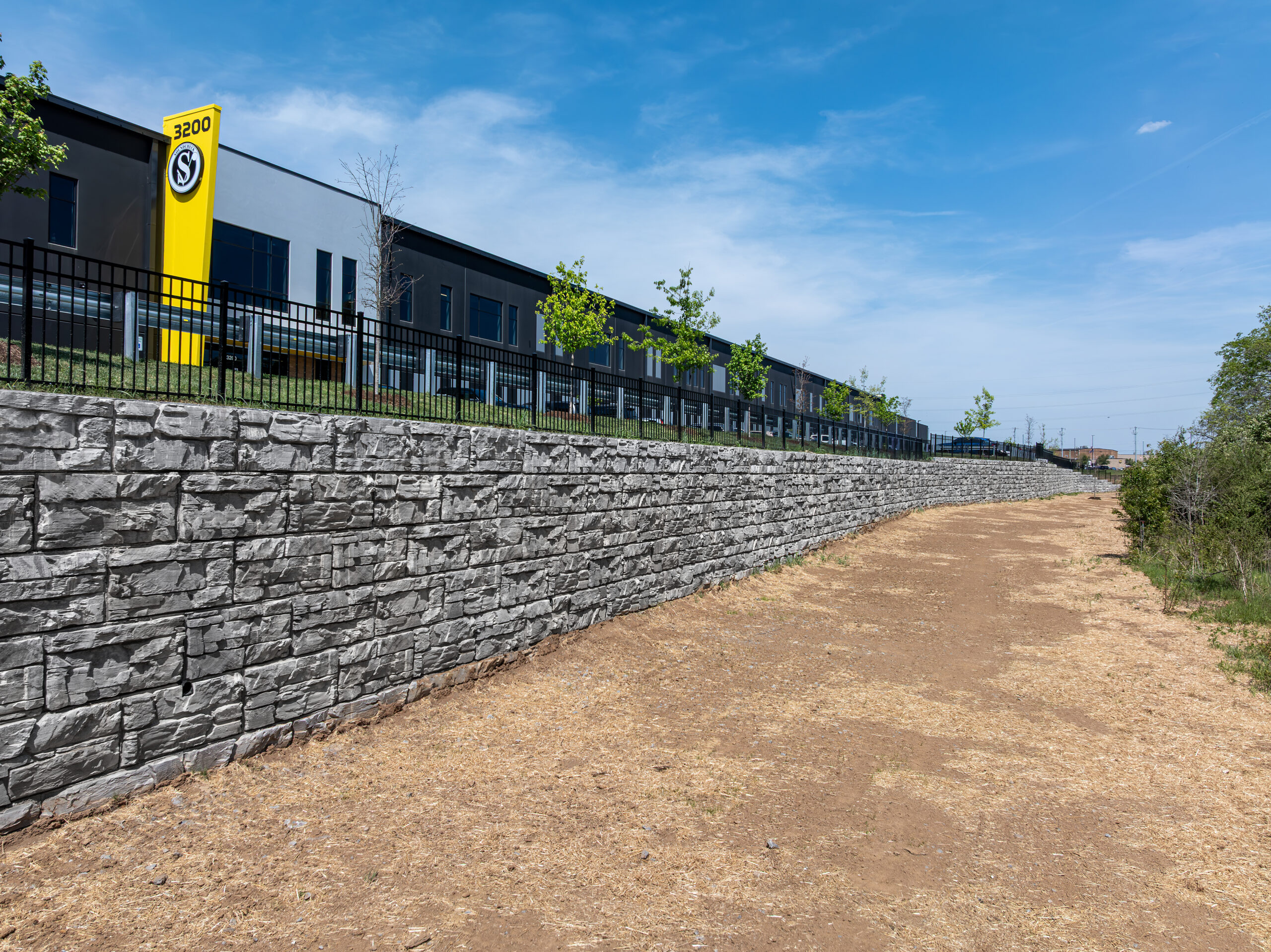

En stor kanal installeras ovanför den största muren för att minska hastigheten på dagvattenavrinning från intilliggande fastigheter. Denna konstruerade kanal hanterar vattenflöden på ett säkert sätt och främjar dränering av stödmurar. minska erosion och översvämningar. MagnumStones grusfyllda hålkärnblock erbjuder exceptionella dräneringslösningar för att säkert omdirigera och effektivisera vattenborttagning bakom väggen.

Den andra muren, på fastighetens södra gräns, gränsar till våtmarker som sträcker sig från Ewing Creek. För denna murkonstruktion skyddar MagnumStones väderbeständiga block mot regn som höjer bäckens vattennivåer. Fungerar som en ansökan om kvarhållningsdamm, de prefabricerade betongblockens låga absorption förhindrar erosion och smuts under stormfloder. Denna MagnumStone-mur bevarar markens kommersiella infrastruktur genom att motstå tillfälliga dagvattennivåer som långsamt avdunstar eller rör sig nedströms.

Projektets väggkonstruktör, Blue Rock Engineering & Testing, levererade säkra, långvariga lösningar för att maximera denna markinvestering. Väggarna är förstärkta med MagnumStone-gravitationsförlängare för att uppnå ett bas-till-höjd-förhållande så lågt som 40%. Jämförelsevis kräver en geonätförstärkt stödmurskonstruktion ytterligare grävdjup, vanligtvis med ett bas-till-höjd-förhållande på 60%. Detta skapade mer användbart utrymme för att bygga campusets toppmoderna anläggningar.

Installation: Snabb, kostnadseffektiv konstruktion av gravitationsvägg

De enkel installation för MagnumStones stödmurar ger stora kostnadsbesparingar för robusta kommersiella utvecklingsprojekt. Block lyfts och placeras med hjälp av byggutrustning för att minska arbetskraften, effektivisera installationen och minska sannolikheten för projektförseningar. Installationsteamet från JP Yard byggde expertmässigt båda stödmurarna, enligt väggarnas ritningar för att ta hänsyn till viktiga detaljer.

MagnumStones stödmurssystem valdes för att:

• Minska grävningen avsevärt med gravitationsförlängningsarmering för att påskynda byggandet.
• Behöver endast 2,44 m (8 fot) grävdjup för en hög 6,1 m (20 fot) stödmur.
• Bygg närmare tomtgränser och öka utvecklingens infrastrukturkapacitet.
• Spara utrymme genom att installera staket direkt i hålkärnblocken ovanpå en av väggarna.

Kap- och fyllnadstekniker användes för att utöka det jämna, funktionella utrymmet ovanför och under stödmurarna. Den högre muren är utskuren i en brant sluttning för att maximera byggbar mark under muren. Den andra är en fyllnadsmur med en staket inbyggt i de översta blocken, vilket ökar den användbara marken ovanför muren. Tillsammans utökar dessa två stödmurar campusområdets utvecklingspotential för att skapa en större, förstärkt byggzon.

Estetik: Mångsidiga detaljer för stödmursfinish

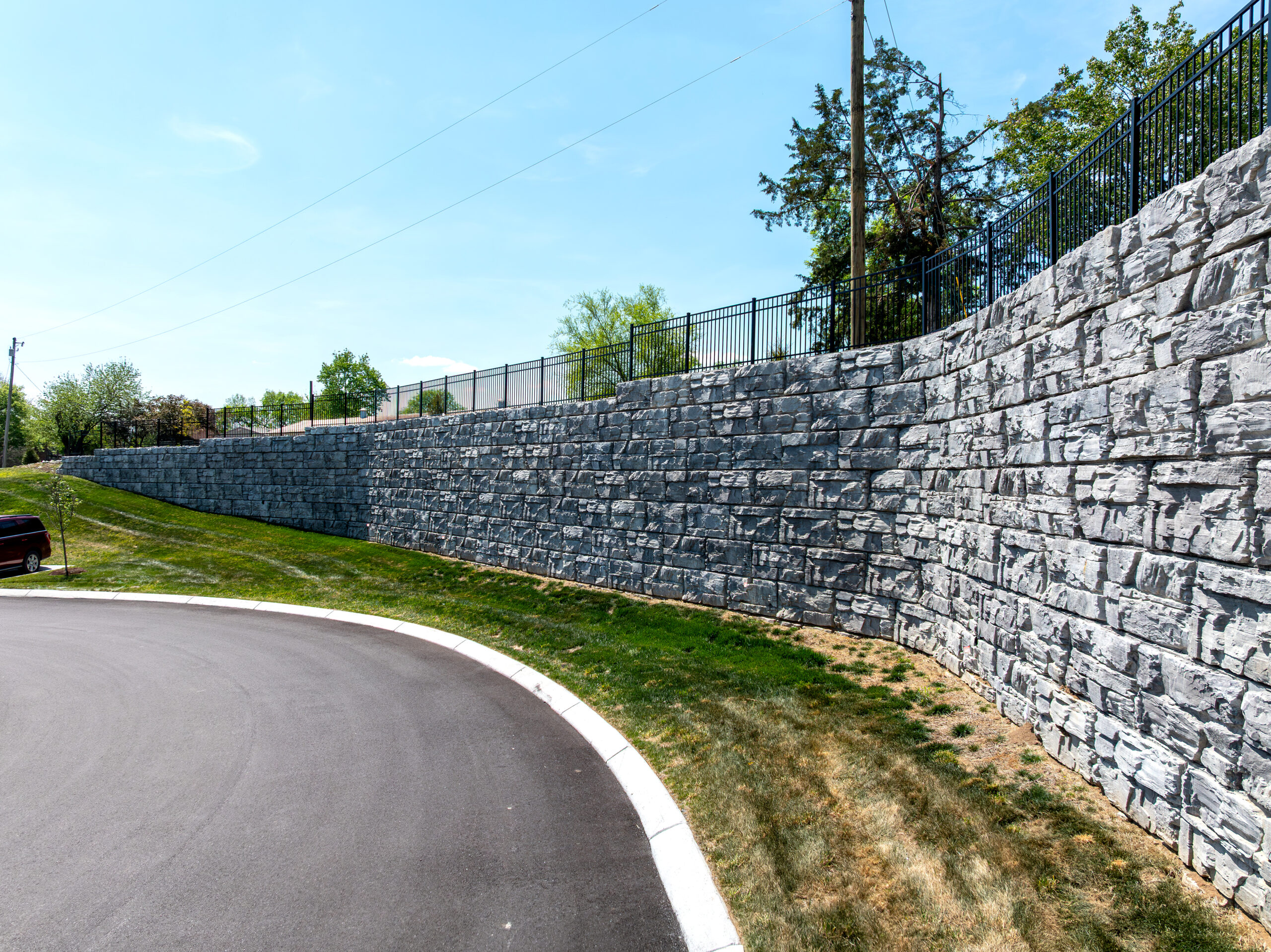

De olika blockstorlekarna och det naturstensutseende som de två MagnumStone-stödmurarna erbjuder är värdefulla för detta projekt. Utöver systemets standardblockenheter är väggen färdigställd med halvhöga toppblock och halvbreda toppblock. MagnumStones omfattande blockutbud gör väggdesign och inbyggda staketstolpar enklare att planera och installera.

För det här projektet skapar halvhöga block en gradvis nedtrappningseffekt som smälter in i områdets naturliga höjdskillnader. Dessa detaljer på väggens ovansida erbjuder olika landskapsarkitekturalternativ för byggherrar och markägare. Halvbreda block och hörnenheter ger väggarna en slät yta i varje ände, med ren, balanserad estetik.

Projektsammanfattning

Detta förstklassiga musikproduktionscampus i Nashville, Tennessee, valde MagnumStones förstärkta gravitationsväggssystem för att maximera markanvändningen för sin senaste utveckling. Två stödmurar stöder viktig infrastruktur och uppnår viktiga tekniska designelement för den moderna musikanläggningen.

För att övervinna tuff berggrund under ytan minimerade MagnumStones gravitationsförlängningssystem utgrävningsdjupet, vilket möjliggjorde snabbare och kostnadseffektiva installationer. De ihåliga kärnblocken förbättrar dränering och erosionskontroll och spelar en avgörande roll i dagvattenhanteringen. En dalgång ovanför den högsta muren reglerar avrinning, medan den andra muren skyddar våtmarker längs en lokal bäck för att förhindra potentiell erosion längs fastigheten.

MagnumStones effektiva förstärkta gravitationsmurar effektiviserade installationen och utökade användbar mark för parkering, vägar och stora strukturer. Genom att kombinera hållbarhet, utrymmesoptimering och en naturstensestetik var MagnumStones stödmurar avgörande för utvecklingens framgångsrika konstruktion.

Varför välja MagnumStone?

MagnumStones omfattande Mjukvara för design och analys av stödmurar hjälper ingenjörer, arkitekter och väggkonstruktörer att spara tid och påskynda planeringar. Från förstärkta gravitationsmurar till bäckvallar och erosionsskydd, MagnumStones beprövade stödmurssystem har allt du behöver.

För mer information om MagnumStones blockpriser, installationer, design och lösningar, kontakta dina närmaste MagnumStone-experter.

_________________________________________________________________________________

Detta projekt slutfördes framgångsrikt tack vare Lee Byggprodukter (MagnumStone-producent), JP Yard (Installatör), Blue Rock Engineering & Testing (Väggkonstruktör, 865-809-9211), Nashville 360 (drönfotografering).
