BLOCK SPECIFICATIONS

Specs & CAD Models

Get full unit specifications and detailed CAD models for all MagnumStone retaining wall blocks.

Download  what you need to plan a  retaining wall project including product specfications,  construction plans for gravity retaining walls or geogrid retaining walls, estimating charts, and design detail engineering drawings.

Specifications

MAGNUMSTONE Standard BLOCK UNITS

Dimensions: 24″ Height x 48″ Width x 24 – 26″ Depth (61 H x 122 W x 61 – 65 cm D)

Face Area: 8 sq ft (0.745 m2)

Volume of Voids: 6.35 ft3 (.180 m3)

Faces: Varies

Gravel Filled Weight: 2150 lbs (975 kgs)

Batter/Setback : 2.4° – Check with local producer for available setback

Standard

1370 - 1466 lbs (621 - 665 kgs)

Standard Base

1345 - 1370 lbs (610 - 621 kgs)

Standard Top

1220 - 1316 lbs (553 - 597 kgs)

MAGNUMSTONE HALF-HIGH BLOCK UNITS

Dimensions: 12″ Height x 48″ Width x 24″ Depth (30.5 H x 122 W x 61 cm D)

Face Area: 4 sq ft (0.37 m2)

Volume of Voids: 3.15 ft3 (0.09 m3)

Faces: Varies

Gravel Filled Weight: 1080 lbs (490 kgs)

Batter/Setback : 2.4° – Check with local producer for available setback

Half-High

750 lbs (340 kgs)

Half-High Base

725 lbs (328 kgs)

Half-High Top

680 lbs (308 kgs)

MAGNUMSTONE HALF-Wide BLOCK UNITS

Dimensions: 24″ Height x 24″ Width x 24″ Depth (0.609 H x 0.609 W x 0.609m D)

Face Area: 4 sq ft (0.37 m2)

Volume of Voids: 3.175 ft3 (0.09 m3)

Faces: Varies

Gravel Filled Weight: 1225 lbs (556 kgs)

Batter/Setback : 2.4° – Check with local producer for available setback

Half-Wide

835 lbs (378 kg)

Half-Wide Base

823 lbs (373 kgs)

Half-Wide Top

760 lbs (345 kgs)

MagnumStone Corner Block Units

New



Dimensions: 24” Height x 47” Width x 23” Depth (610mm H x 1195mm W x 585mm D)

Face Area: 11.67 ft2 (1.08 m2)

Volume of Voids: 4.01 ft3 (0.11 m3)

Faces: Varies

Gravel Filled Weight: 2056.50 lbs (932.80 kgs)

Batter/Setback : 2.4° – Check with local producer for available setback

Standard Corner

Standard-Cornerblock_R-side

1700 lbs (771.11 kg)
Available in left/right

Base Corner

Base-Cornerblock_R-side

1675 lbs (760 kg)
Available in left/right

Top Corner

Top-Cornerblock_R-side

1500 lbs (680.40 kg)
Available in left/right

2 & 3 Sided Units

New

2-Sided Freestanding

900 lbs (408 kgs)
12” H x 26” D x 48” W
(305 x 660 x 1220 mm)
Face Area: 4 ft² (0.37 m²)
Setback: 0

3-Sided Freestanding

900 lbs (408 kgs)
12” H x 26” D x 48” W
(305 x 660 x 1220 mm)
Face Area: 4 ft² (0.37 m²)
Setback: 0

2-Sided Quarter Block

300 lb (136 kg)
12” H x 26” D x 24” W
(305 x 660 x 610 mm)
Face Area: 2 ft² (0.185 m²)
Setback: 0

3-Sided Quarter Block

300 lb (136 kg)
12” H x 26” D x 24” W
(305 x 660 x 610 mm)
Face Area: 2 ft² (0.185 m²)
Setback: 0

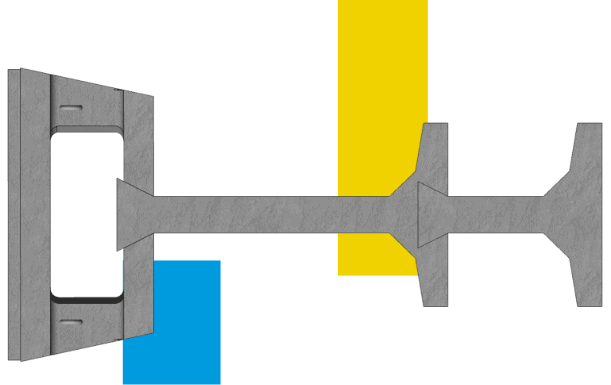

Extender Units

Short Extender

520 lbs (236 kgs)
24” H x 24” D x 30” W
(610 x 610 x 762 mm)

Long Extender

820 lbs (372 kgs)
24” H x 48” D x 30” W
(610 x 610 x 762 mm)

Other Types

Standard Corner/End Unit

Weight: 340 lb (154 kg)
24″ Height x 26″ Top Face Width x 28″ Bottom Face Width
x 2″ Top Narrow Face x 4″ Bottom Narrow Face
(61 H x 66 TFW x 71 BFW x 5 TNF x 10 BNF cm)
Face Area: 4.66 sq ft (0.434 m2)
Faces: Varies

Half High Corner/End Unit

Weight: 170 lb (77 kg)
12″ Height x 27″ Top Face Width x 28″ Bottom Face Width
x 3″ Top Narrow Face x 4″ Bottom Narrow Face
(61 H x 69 TFW x 71 BFW x 8 TNF x 10 BNF cm)
Face Area: 2.33sq ft (0.217m2)
Faces: Varies

Step/Cap Unit

Weight: 580 lb (263 kg)
6″ Height x 48″ Width x 24″ Depth
(15.25 H x 122 W x 61cm D)
Face Area: 2 sq ft (.186 m2)
Faces: Cap style may vary by manufacturer
